Aquatronica OXYPURE XL 75GPD

Com o passar dos anos resolvemos apostar num sistema de osmose mais adequado e que permitisse tanto produzir mais quantidade de água de osmose mas também que fosse de facto de uma qualidade superior.

Pela nossa experi√™ncia, observamos que cada vez que havia um aumento de algas no aquario, superior ao normal, descrobriamos mais tarde com o medidor de ppm‚Äôs portatil que a unidade de osmose j√° estava a ficar saturada e a produzir √°gua com ppms superriores a 0… O problema das algas era normalmente tanto maior quanto mais tarde descobriamos que o cartucho das resinas ou da membrana estava a precisar de ser subtituido…com ppm‚Äô de 5-15pppm! Estes PPM‚Äôs reflectir√£o sobretudo nitratos/fosfatos/silicatos que acabam por passar na membrana osm√≥tica, bem como, possivelmente, alguns metais pesados, uma vez que nestas situa√ß√Ķes tinhamos perdas de tecido em alguns SPS…(poder√° ser por outras raz√Ķes, √© claro).

Por esta raz√£o a compra de uma boa unidade de osmose….sempre com resinas para remover fosfatos/nitratos/silicatos…tornou se um investimento a fazer!

Apostamos na Aquatronica OXYPURE XL 75GPD

Esta unidade da Aquatronica pareceu-nos uma boa aposta pelas seguintes raz√Ķes:

  • monitoriza√ß√£o in-line dos ppm da √°gua de entrada e de saida da osmose
  • canisters grandes que permite uma maior durabilidade dos cartuchos
  • 5 filtros asseguram uma agua de 0 ppm no fim da linha e uma longevidade dos cartuchos devido aos cartuchos de 5 micra, para 1micra, para carv√£o, para membrana osm√≥tica e resinas no fim
  • o ultimo filtro de resinas, possui uma resina que muda de c√īr √† medida que fica saturada…ajuda visualmente a ver quando ser√° necess√°rio substituir
  • boa constru√ß√£o, com elementos metalicos e manometro de press√£o
  • ser feito por interm√©dio de uma boa marca de osmoses profissionais
  • supostamente usar umas novas membranas que duram 20% mais…

Mas…para al√©m disto decidimos tamb√©m depois de mais alguma pesquisa na ReffCentral.Com e noutros foruns adicionar uma Booster Pump….que basicamente √© uma bomba que se acrescenta √† osmose com o objectivo de aumentar a press√£o e assim conseguir obter uma rela√ß√£o entre agua de osmose (boa) e √°gua excluida (desperdi√ßada) muito melhor…perto de 1:1…poupando-se assim na conta da √°gua!

Esta opção não está prevista na osmose da Aquatronica mas está prevista nas osmoses da Empresa mãe Forwater (link tem detalhes tecnicos da unidade)!

Pump Osmosis

De facto a insta√ß√£o da bomba revelou se uma mais valia…conseguimos uma rel√ß√£o perto de 1:1 e produzir muito mais agua por dia… Produz cerca de 24l/h…ou seja o dobro do que sem bomba!!

Aquaronica Oxipure montada

Quase 6meses depois de a termos instalado…tudo a correr normalmente…ppm‚Äôs continuam a 0! A resina ainda falta bastante para ficar saturada, o cartucho de 5micra esta a ficar sujo j√°, mas o de 1 micra parece ok! Muito Satisfeito at√© ao momento!!

Galeria

Visit us on

Escumador Deltec APF600 (Português)

Um componente crucial em qualquer aquário de recife é o escumador que o equipa. Normalmente deve-se optar por um bom escumador para garantir que não teremos que num futuro próximo acabar por ter que o vender e adquirir outro. Existem muitas boas marcas que produzem escumadores desde ATI, Deltec, ATB, Bubble Magus, TMC, Vertex, entre muito outros fabricantes sendo uns mais baratos, outros mais caros, uns mais conceituados e outros menos. Como este post não pretende discutir qual o melhor escumador para o aquário mas simplesmente fazer uma review do escumador que adquiri (Deltec APF600) para este aquário vou mostrar com maior detalhe algumas fotos dele em funcionamento e vazio:

Este escumador √© externo, isto √© n√£o necessita de estar dentro da Sump para funcionar (apesar de eu o ter dentro da Sump) e para al√©m da bomba que tras incorporada que produz a espuma dentro do escumador √© necess√°rio alimenta-lo com √°gua externa ou queda de √°gua do aqu√°rio principal ou atrav√©s de uma bomba de √°gua. No meu caso comecei por ter o escumador a ser alimentado por queda de √°gua, mas a sua regula√ß√£o era muito complicada para poder afinar a escuma√ß√£o e ent√£o decidi colocar uma bomba Eheim regul√°vel at√© aos 1000l/h para melhor controlar o nivel de √°gua dentro do corpo do escumador. Esse n√≠vel de √°gua deve estar na “Bayonete Fiting” segundo a Deltec, isto √©, na linha onde o copo onde os res√≠duos caem √© desacoplado para limpeza. Relativamente √° bomba de alimenta√ß√£o de √°gua a Deltec recomenda cerca de 800l/h. Como tinha dito a bomba que possuo √© Eheim

Até ao momento estou muito satisfeito com o escumador e tem-se portando muito bem. Tem mantido os valores de Nh4, No3, No2, Po4 a zero e o seu trabalhar é muito silencioso.

Evolução: Deltec APF 800

Apesar de tudo o Deltec APF600 ja é um modelo bastante antigo e devido a tal a Deltec decidiu pegar neste escumador que teve muito sucesso e decidiu em 2010 lançar uma remodelação deste modelo que tem tudo para ser um novo sucesso como o anterior assim o foi.

Este modelo pode ser visualizado com maior detalhe no site da Deltec.

Bomba Retorno РOceanRunner 3500 (Português)

Uma peça fundamental num aquário de recife é a bomba de retorno que faz circular a água entre a Sump e o aquário principal. Este é um equipamento critico porque regra geral funciona 24h/dia e 365dias/ano e ao mesmo tempo tem um papel importantíssimo na circulação da água dentro do aquário, na sua oxigenação e em fazer passar a água pela Sump que consequentemente possui, escumador, refugio, filter bag, sistema UV, aquecedores, entre toda a parnafernália de equipamentos possíveis e imaginários que são retirados do aquário principal para ficarem escondidos na Sump e e assim não estragar a estética do recife.

No caso deste aqu√°rio optei por uma Aqua Medica Ocean Runner 3500 que se caracteriza fundamentalmente por ter um caudal m√°ximo de 3500 l/h, ter um consumo de 65W e de ser de uma marca bastante conceituada para pelo menos garantir minimamente alguma fiabilidade.

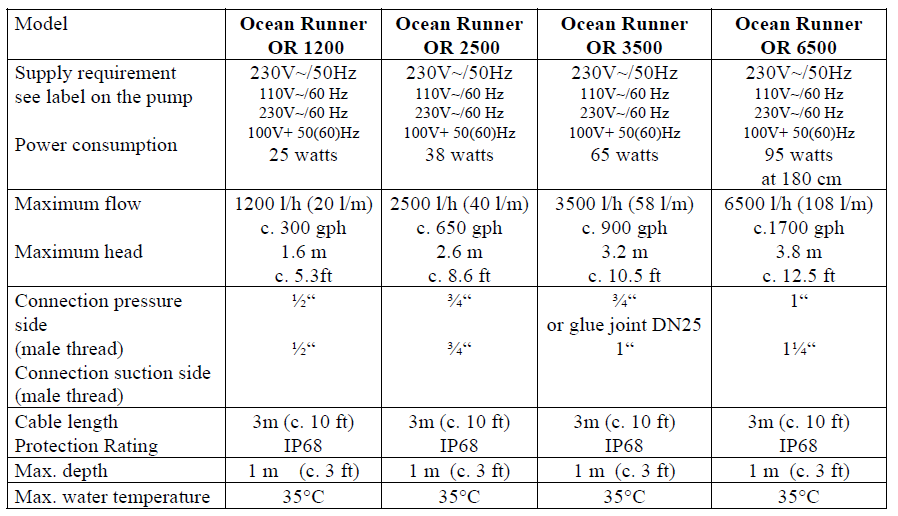

As suas características podem ser visualizadas aqui em maior detalhe:

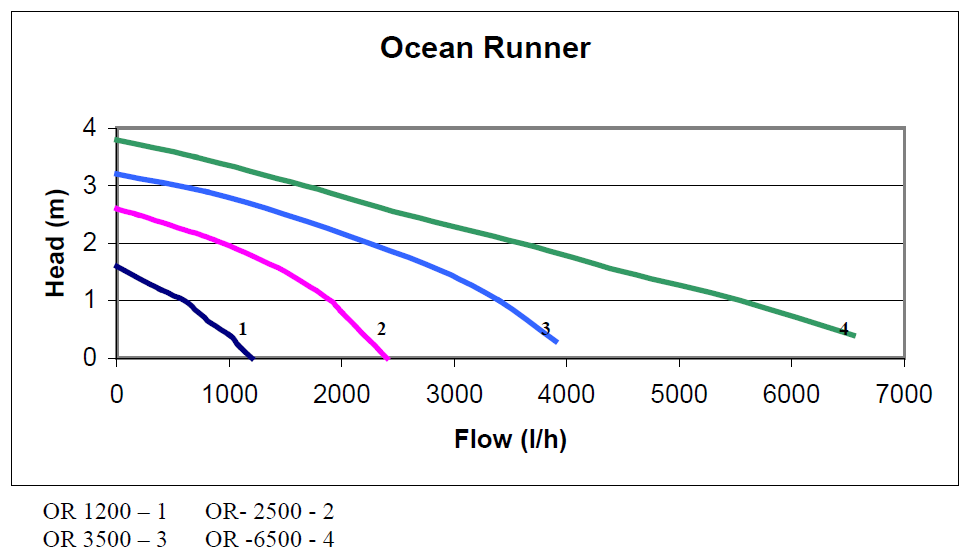

De notar que o consumo apesar de um pouco elevado, permite que a bomba tenha muita potencia e perca pouco caudal com a altura. A bomba tem que puxar a √°gua da Sump at√© ao aqu√°rio com algumas curvas em PVC pelo meio portanto √© expect√°vel que a litragem/hora √†¬†sa√≠da¬†no aqu√°rio e no caso desta bomba ande por volta dos 3000l/h. Novamente √© de notar que ela possui uma potencia muito superior √° media daquilo que √© costume encontrar no mercado que normalmente perde bem mais quando a altura a que a bomba tem que puxar a √°gua come√ßa a subir. Portanto tem que existir sempre um compromisso entre o consumo energ√©tico e a potencia da bomba. √Č de notar que esta tem umas dimens√Ķes muito¬†consider√°veis¬†para uma bomba de 3500l/h.

Visit us on

TDS METER (Português)

Um dos¬†par√Ęmetros¬†para a aferir se a qualidade da √°gua que estamos a usar no aqu√°rio √© do boa qualidade.

Um medidor de TDS mede Total Dissolved Solids presentes na água em ppm (partículas por milhão).

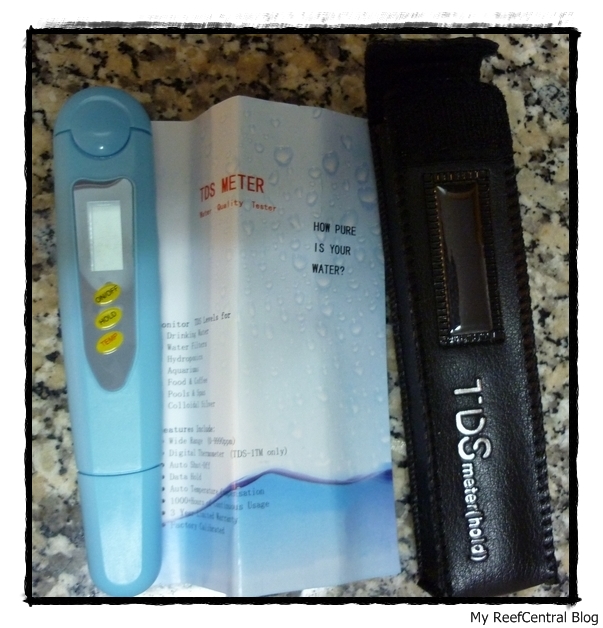

Este equipamento pode ser¬†adquirido¬†no ebay por pre√ßos muito baratos e √© um aparelho muito¬†√ļtil na medida em que permite analisar o¬†par√Ęmetro¬†anteriormente indicado. ¬†Esta unidade trazia para alem da caneta de medi√ß√£o, instru√ß√Ķes e uma pequena capa em pele:

Medidor de TDS em funcionamento utilizado para aferir a qualidade da √°gua da osmose Aquili NPS:

Visit us on

Unidade Osmose Inversa RO/DI ‚Äď Aquili NPS¬†(Portugu√™s)

Um sistema igualmente muito importante e que contribui para a qualidade da água que entra dentro do aquário é o uso de uma unidade de osmose inversa. A principal função deste tipo de unidades é a de purificar a água que vem de rede da casa de modo a entrar no aquário livre de detritos ou contaminantes.

A unidade que está em análise nesta review é uma unidade de fabrico Italiano da Aquili e é o Kit RO Classic NPS.

Existe um suporte que permite a sua fixação a uma tábua de modo a ficar na vertical e suspensa por esse suporte tal como está na foto. O sistema pode ser montado na parte de baixo de um lavatório dentro de um armário.

Nesta situação ela está a produzir água para um Jerrican com 30L de capacidade:

Esta unidade consegue produzir diariamente 190 litros de água e apesar de ser das unidades mais baratas do mercado possui todas as principais fases de uma boa unidade de osmose. Dai ela ser RO/DI. Assim vamos ter:

  • Activated Carbon
  • Sediment Cartridge
  • Osmotic membrane with capacity of treating 50 gallons (190L) per day
  • NO3 – PO4 – SiO2 Filter

Regularmente deve ser feita uma inspecção visual e a membrana nunca deve ficar sem água, isto é, pode-se parar a água mas deve-se manter a unidade na posição em que está nas fotos de modo a que a membrana nunca perca a água que possui la dentro e sece porque isso iria estragar a membrana de osmose. Esta membrana normalmente tem uma durabilidade de vários anos (+5 anos).

Já os vários filtros têm uma durabilidade de 1500 gallon (5678 litros) Р3000 gallon (11356 litros) dependendo do filtro.

Um¬†par√Ęmetro¬†cr√≠tico deste tipo de unidades √© o¬†R√°cio¬†que se¬†obt√©m¬†de ” √°gua suja : √°gua limpa”. Esta unidade de origem possuiu um racio de 4:1 – 3:1. Este tipo de r√°cio √© bastante elevado e de modo a poder contrariar esta situa√ß√£o encontrei uma pequena pe√ßa que se coloca na¬†sa√≠da¬†para o esgoto que permite melhorar o r√°cio conforme se regula. Actualmente o r√°cio que tenho √© de 1,8:1 e¬†melhorou¬†substancialmente este parametro.

Finalmente aqui fica o comparativo entre a √°gua que a unidade de osmose processa e a √°gua da rede que nos usamos no dia-dia com um medidor de TDS:

Visit us on

Forttex TC-10 Digital Thermostat (Português)

Um equipamento muito importante a ter num aquário é um controlador de temperatura que permita fazer uma leitura precisa da temperatura e ao mesmo tempo permita controlar os sistemas de aquecimento ou arrefecimento da água.

Nesta Review é analisado este pequeno controlador que cumpre os objectivos anteriormente mencionados. O equipamento em questão é o Forttex TC-10 Digital Thermostat Package 2.

Existem varias vers√Ķes deste controlador (com ou sem caixa de protec√ß√£o) e este controlador em espec√≠fico √© fornecido para al√©m do controlador digital, uma sonda de temperatura e uma caixa de pl√°stico para protec√ß√£o.

Para o controlador poder regular os sistemas de aquecimento ou arrefecimento √© necess√°rio fazer algumas liga√ß√Ķes el√©ctricas de modo a que do controlador saiam 2 tomadas, sendo uma para equipamento de aquecimento e outra para equipamento de arrefecimento.

As liga√ß√Ķes el√©ctricas s√£o bastantes simples e podem ser visualizadas na imagem seguinte.

Assim que as liga√ß√Ķes estiverem feitas e os equipamentos ligados a sua configura√ß√£o √© muito f√°cil. A leitura da temperatura √© muito precisa (mede temperaturas iguais as de um vulgar, mas preciso, term√≥metro de merc√ļrio) e facilmente ajustamos a temperatura que queremos que se atinja (25 ¬ļC por exemplo) e se ajuste os pontos em que queremos ligar aquecimento (24.9 ¬ļC) e arrefecimento (25.1 ¬ļC). Os ajustes podem ser feitos numa escala decimal (0.1).

Este controlador tem-se mostrado extremamente preciso e fi√°vel. Das melhores adi√ß√Ķes que se pode fazer a um aqu√°rio n√£o s√≥ porque previne desastres de aquecedores com mau funcionamento, mas tamb√©m porque liga/desliga automaticamente os equipamentos. Isto permite ter uma temperatura no aqu√°rio mais est√°vel e controlada e consequentemente melhora o bem estar dos corais e/ou animais.

Para conhecer o equipamento em maior detalhe podem consultar o manual.

Visit us on

OceanLife Zeus 400 UPS (Português)

Um equipamento importante e que pode salvar os organismos vivos presentes  no aquário em caso de falha de energia é o uso de uma UPS (Uninterruptible Power Supply).

A UPS que est√° em an√°lise desta review √© um produto da OceanLife e o principal objectivo que se pretende aqui demonstrar √© o n√ļmero de horas que esta UPS, ligada a um conjunto de baterias, consegue alimentar determinado equipamento. No caso da Zeus as suas principais caracter√≠sticas s√£o:

-> Fornecer a energia eléctrica sobre a forma de uma onda sinusoidal pura até ao máximo de 400W;

-> Controlo por um microprocessador;

-> Gest√£o inteligente das baterias;

-> Protecção contra picos de energia;

-> Menu digital de apresentação do estado de funcionamento;

A tabela detalhada das suas características:

Tal como pode ser lido nesta tabela, para a UPS poder funcionar necessita que tenha ligado á mesma um conjunto de baterias (podem ser ligadas em série ou em paralelo) e que no seu conjunto perfaçam 24 Volts.

As baterias que devem ser utilizadas e que são recomendadas são as baterias de Gel e/ou VRLA. Este aspecto é importante porque apesar deste tipo de baterias ser mais caro que as baterias convencionais (por exemplo as usadas em carros), estas são baterias mais apropriadas para estarem dentro de casa porque em princípio não terão libertação de ácidos e requerem uma manutenção baixa ou até mesmo nula.

Para esta Review foram usadas duas baterias da marca Ultracell (made in UK) de 12 Volts cada ligadas em série á UPS na mesma forma como se pode ver na figura ao lado.

A liga√ß√£o em s√©rie √© necess√°ria para cumprir um pr√©-requisito da UPS, que √© uma voltagem de entrada de 24 Volts. Assim necessitamos de 2 baterias de 12 Volts para poder cumprir esse pr√©-requisito. Podem ser usadas outras combina√ß√Ķes de baterias (1x bateria 24V; 4x baterias 6V; etc) no entanto estas baterias de 12 Volts s√£o as que mais facilmente se encontram no mercado √° venda e com maior variedade.

Existe também a possibilidade de ir fazendo upgrade ao conjunto de baterias, isto é, posso continuar a adicionar baterias á UPS ligadas em serie e/ou paralelo, desde que no final tenha 24 Volts de entrada.

Para esta Review foram utilizadas 2 baterias de 12 volts e 18Ah (Ampere hora): Ultracell ul18-12. São baterias do tipo VRLA e dentro daquelas que tinha a escolha eram as que apresentavam a melhor relação custo/Ah.

Sabendo que temos que adquirir baterias do tipo GEL ou VRLA, o próximo passo é saber qual a capacidade das baterias que devemos escolher. Para isso vamos precisar de uma máquina de calcular.

Formulas gerais de c√°lculo

  • X (watts totais) / Y (24 Volts) = Z (Ah)
  • W (capacidade das baterias Ah) / Z (Ah) = K (horas)
  • K (horas) * 0.9 = L (horas finais)

XРSão os watts totais que vão estar ligados á Zeus, isto é, se tivermos uma bomba que consome 21 watts, vamos colocar 21W + o consumo da Zeus que penso que andará pelos 16Watts;

Y– Como vamos ligar o sistema em 24 volts dividimos por este valor;

Z– Como resultado vamos ter o consumo do sistema em Amperes hora (Ah). 21W+16W/24V= 1.5416 Ah

WРAqui vamos colocar qual a capacidade das baterias em Ah. Existem baterias que vão dos 1Ah-80Ah, a escolha é variada. Para o meu caso vou ter 2 baterias de 12 Volts de 18Ah cada. Ficamos com 18Ah a 24V. Vou ter então 18Ah/1.5416 Ah= 11.67 horas

L– Como a UPS protege as baterias de se estragarem, quando a carga das baterias chega aos 10% ela desliga-se. Assim sendo multiplicamos as 11.67 horas * 0.9 = 10.5 horas

Como √© possivel ver a formula de c√°lculo √© bastante simples. So temos que saber quantos e quais equipamentos devemos ligar a UPS para poder calcular o n√ļmero de watts que v√£o consumir e depois escolher quantas horas queremos que o sistema se mantenha em funcionamento. Depois disso temos que escolher se queremos baterias com mais ou menos Ah e claro que o pre√ßo varia consoante este dado.

Resultados

UPS: Zeus UPS 400
Bomba: Vortech MP40W Gen2 @ ReefCrest @ 100% (9W-28W)
Baterias: 2x UltraCell 12V-18Ah (UL 18 – 12)

A bomba de circulação usada e ligada á UPS é uma Vortech MP40W gen2 a funcionar a 100% da sua velocidade máxima e no seguinte programa:

Para este modo eu estimei um consumo médio de 21W, no entanto não sei se corresponde á realidade porque é um modo semi-random e variável.

Como resultado final obtive o seguinte gr√°fico:

Assim sendo tive um uptime de 10 horas com o setup indicado anteriormente. Se pretender aumentar este uptime para 20h só necessito de ligar mais outro par de baterias iguais.

A esta UPS só liguei a Vortech MP40W no entanto possivelmente também ligarei os leds moonlight que têm um consumo mínimo e permite que os peixes não fiquem tão stressados em caso de falha de energia. A Vortech ligada á UPS permite manter os níveis de oxigénio na água altos e prevenir morte dos seres vivos durante a falha de energia.

Existem outras formas de fornecer energia ao aquário, no entanto e nesta Review so vou analisar a solução Zeus e Vortech Battery Backup.

UPDATE (17 Р01- 2012):

Ap√≥s algumas falhas de luz por casa decidi duplicar o n√ļmero de baterias de modo a ter o dobro da capacidade de armazenagem de energia. As baterias s√£o da marca Zenith e continuam a ser de 18A ¬†e foram todas colocadas e fechadas dentro de uma caixa com espa√ßos para ventilar.

Manuais

Vortech Battery Backup

Certamente e após ler a Review alguns se podem questionar se eu tendo uma bomba Vortech MP40W2 gen2 porque é que eu não uso este acessório. Pretendo agora explicar o porquê de eu rejeitar este acessório em detrimento de um sistema Zeus.

Como devem saber existem 2 controladores diferentes para este tipo de bombas. Um controlador antigo e um novo controlador. Estes controladores oferecem possibilidades diferentes que s√£o relevantes para este tema.


O que acontece com a Vortech Battery Backup e com o controlador antigo é o seguinte:

  • Em caso de falha de energia a bomba baixa para 20% da sua velocidade m√°xima, isto √©, uma velocidade extremamente baixa.
  • O meu aqu√°rio em funcionamento normal tem 1X Deltec APF600 + 1X OceanRunner 3500 + 1X Vortech MP40W a 100% a oxigenar a √°gua. Em caso de falha de energia tudo isto fica parado excepto 1X Vortech MP40W a 20%.

Com o controlador novo acontece o seguinte:

  • Exactamente o mesmo que foi descrito anteriormente, mas √© possivel regular a velocidade de 0% – 50%.
  • Isto acontece porque o funcionamento da Vortech √© a 24V. No entanto a bateria fornecida pela Vortech √© de 12V, isto √©, no melhor das hip√≥teses a bomba no m√°ximo ligada √° bateria so vai poder rodar a 50% da sua velocidade.

A bateria fornecida pela Vortech é de 12Ah. Como é que a vortech anuncia 36h de uptime ligada a bateria de tão baixos amperes? Porque a sua velocidade cai para 20% da sua velocidade máxima, isto é, fica a rodar muito devagarinho. Se pelo novo driver regular a sua velocidade para 50% da velocidade máxima este uptime de 36h passa para 14h e mesmo assim a vortech so a rodar a 50% da sua velocidade máxima.

E entretanto estamos a pagar 200‚ā¨ por uma bateria de 12Ah mais um carregador de bateria (√© um pouco rudimentar porque o driver deveria carregar a bateria, mas o que acontece √© que a vortech fornece uma carregador secalhar de qualidade duvidosa para carregar uma bateria. Existem alguns casos na Reefcentral em que se questiona a qualidade deste carregador)
Junta-se o novo driver por +-60‚ā¨, isto √©, no total 260‚ā¨.

Se formos analisar a Zeus acontece o seguinte:

  • Custa 220‚ā¨ e este pre√ßo √© so para o carregador, isto √©, a fun√ß√£o da Zeus √© so carregar e gerir as baterias que la ligarmos. No fundo a Zeus comporta-se como o carregador que a Vortech fornece e tamb√©m como gestora das baterias , so que tem uma qualidade muit√≠ssimo superior ao mero carregador da Vortech.
  • No entanto estes 220‚ā¨ da Zeus n√£o inclui nenhuma bateria. No entanto podemos comprar duas baterias de 12V cada de 18Ah por 40‚ā¨ cada uma, isto √©, no total o sistema da Zeus com estas baterias vai custar 300‚ā¨.

Este sistema é mais caro, mas agora é que vão aparecer as vantagens tendo em conta estes preços:

  • A Vortech tem uma bateria de 12Ah a 12V.
  • A Zeus fica com 18Ah a 24V, isto √©, permite ter a vortech a 100% da sua capacidade em caso de falha de energia (ou se tiver em casa reduzir √° minha vontade na rodinha) durante o mesmo per√≠odo de tempo que a Vortech Battery Backup. No fundo temos mais Ah e mais voltagem.
  • Mas ainda existe uma segunda vantagem para a Zeus, √© que por mais 80‚ā¨ coloco mais 2 baterias e passo a ter 4 baterias e duplicar o uptime para 24h. Se quiser posso adicionar mais outras duas baterias por mais 80‚ā¨ e passar a ter 36horas de uptime, isto √©, tem uma grande capacidade de upgrade por custos baixos.
  • Outra vantagem √© que posso ligar outros equipamentos a Zeus. Posso por exemplo ligar o moonlight em caso de falha de luz que so gasta 1-3W, ou em vez de ligar a vortech, ligar a bomba de retorno, etc.
